AF Multicollar

Collare antifuoco in rotolo per attraversamenti
di impianti meccanici ed elettrici

AF MULTICOLLAR è un collare antifuoco modulare certificato secondo la norma EN 1366-3
per la sigillatura fino a EI 240 degli attraversamenti di impianti meccanici ed elettrici, a parete e solaio.

Peso: 3,50 kg /nr
Prezzo: €241,30 /nr

Scegli la quantità (nr)

Caratteristiche tecniche

La struttura esterna in acciaio inossidabile permette una applicabilità anche in ambienti umidi mentre la striscia intumescente a elevato potere espansivo permette di mettere in sicurezza anche elementi di elevata dimensione.
AF MULTICOLLAR può essere tagliato a misura direttamente in cantiere ed è quindi una soluzione ideale nei casi in cui manca un'informazione completa sulle condizioni esatte di impiego.
  • Dimensioni fascia metallica: 3000 x 50 mm;
  • Dimensioni guaina intumescente: 8600 x 50 x 4 mm;
  • Diametri ottenibili: da 30 a 315 mm;
  • Espansione libera: >20:1;
  • Temperatura di attivazione: ± 180°C.

Varianti di prodotto

Diam.tubazione (mm)Lunghezza lamina (mm)Lunghezza guaina (mm)Numero avvolgimenti# collari ottenibili
30200240215
40230310213
50260380211
63300460210
8035056028
9038062027
10041068027

Varianti di prodotto

Diam.tubazione (mm)Lunghezza lamina (mm)Lunghezza guaina (mm)Numero avvolgimenti# collari ottenibili
11044075026
125515131035
140560145035
160620164034
200795350051
250955430051
3151200643061

Campo di applicazione diretta

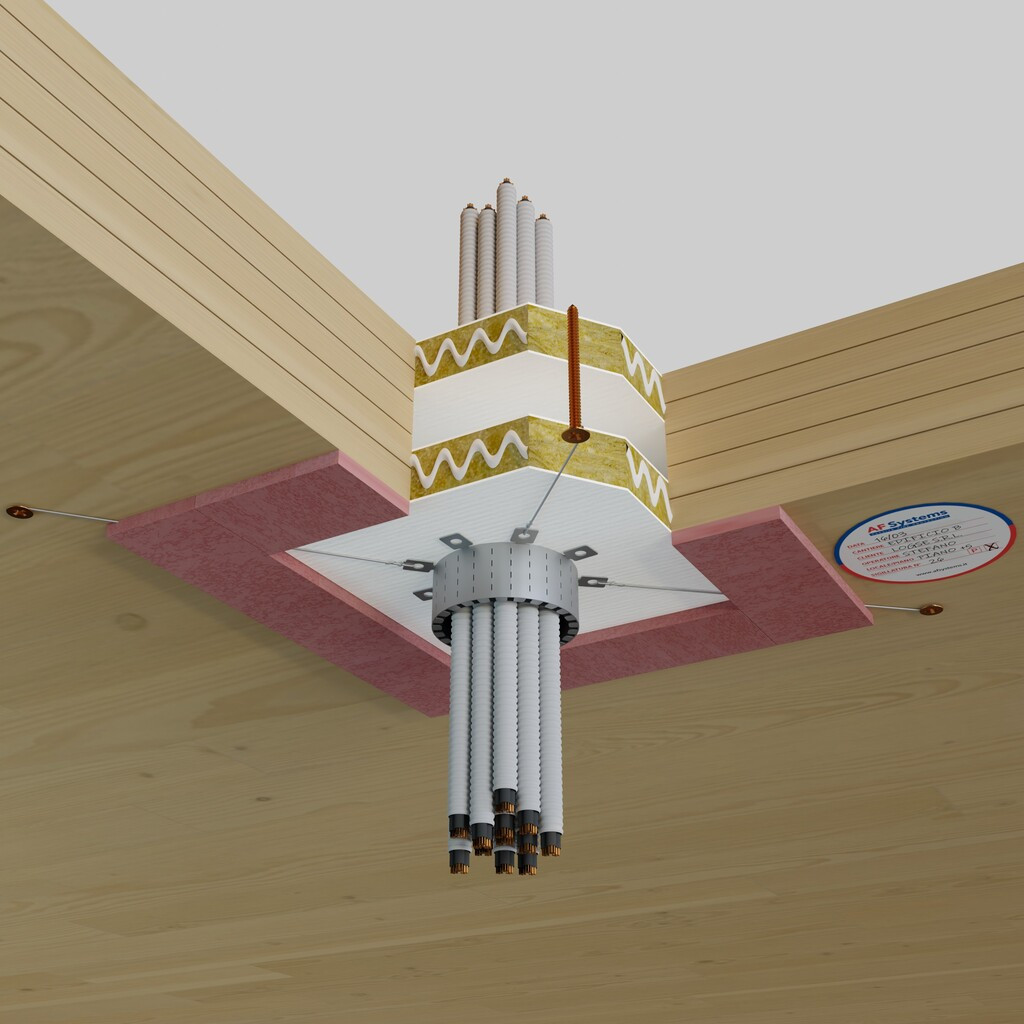

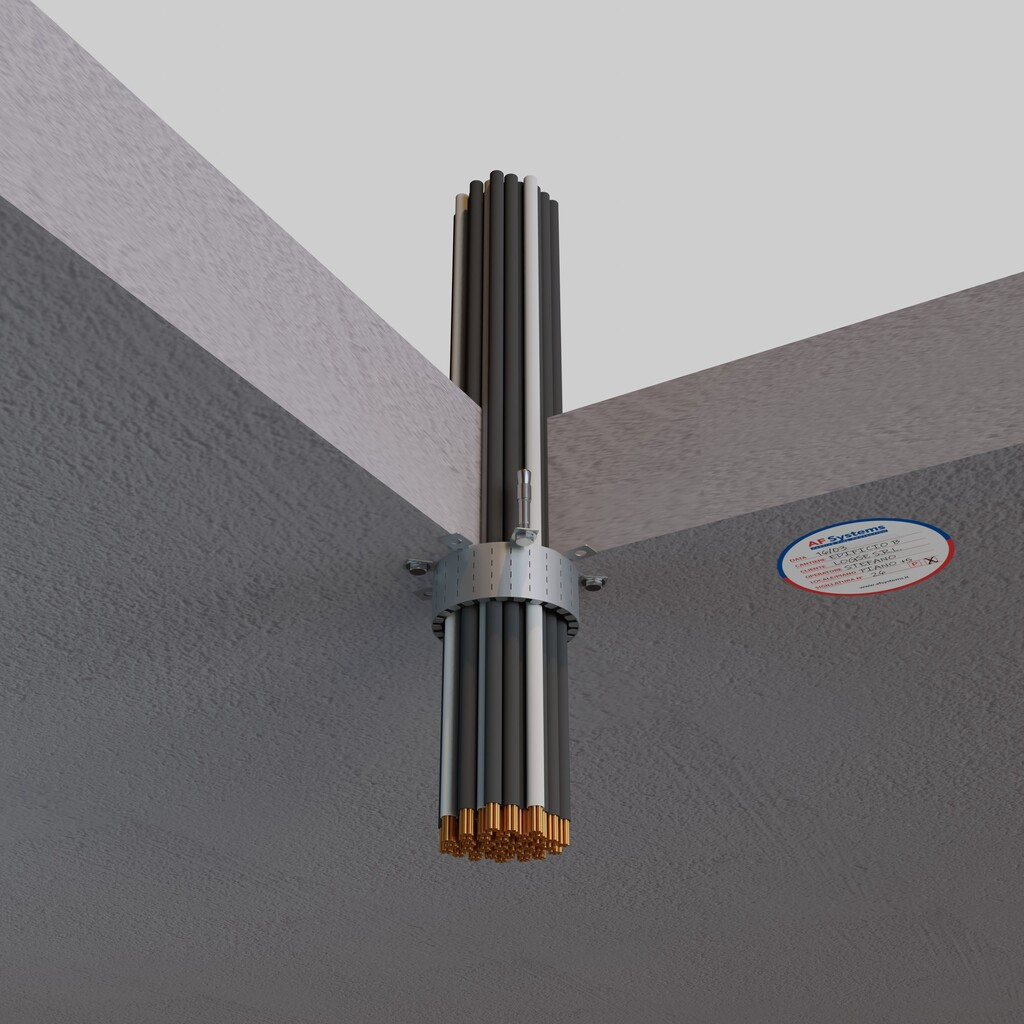

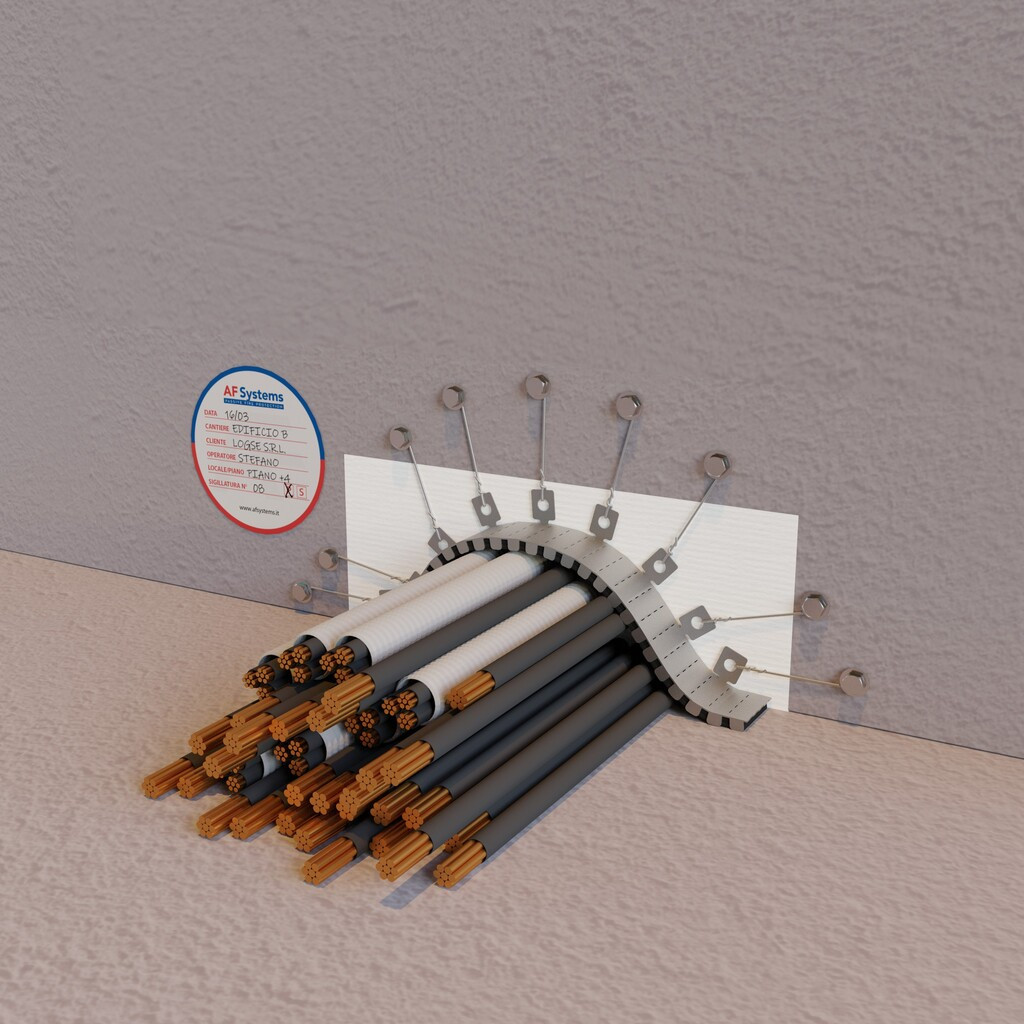

Fasci di cavi elettrici anche in tubazioni corrugate;
Tubazioni metalliche con isolamento;
Tubazioni combustibili anche in batteria;

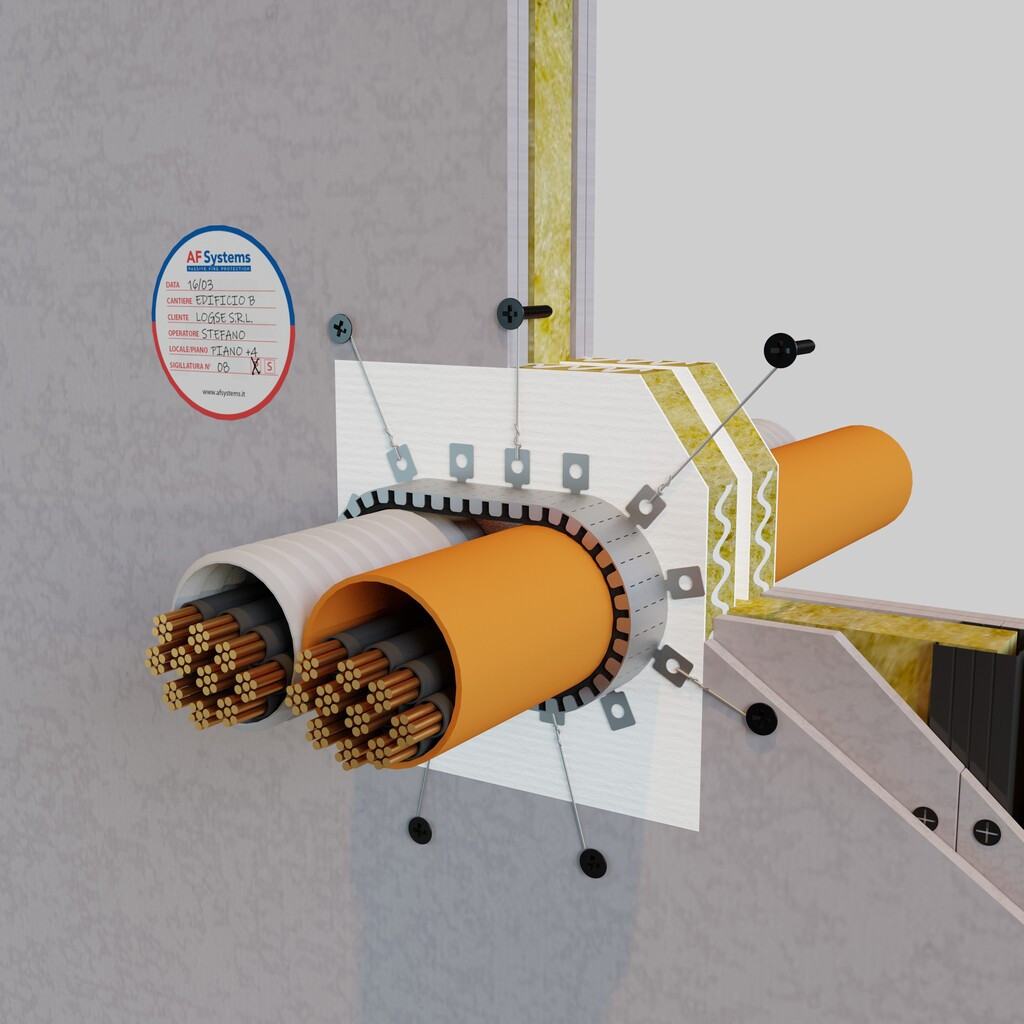

Attraversamenti misti;

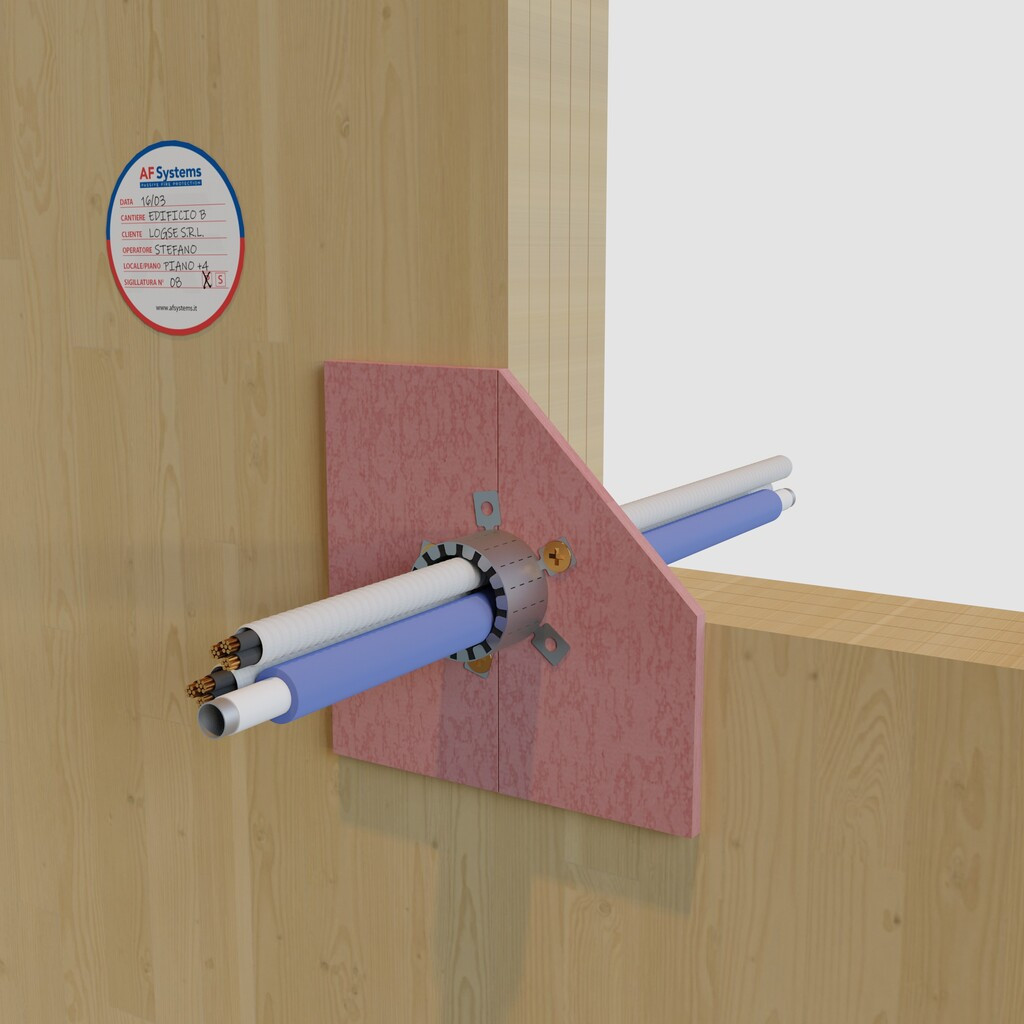

Tubazioni multistrato anche in fasci.

Certificazioni

  • Classe EI 240 (UNI EN 1366-3)  solaio rigido;
  • Classe EI 180 (UNI EN 1366-3) parete rigida;

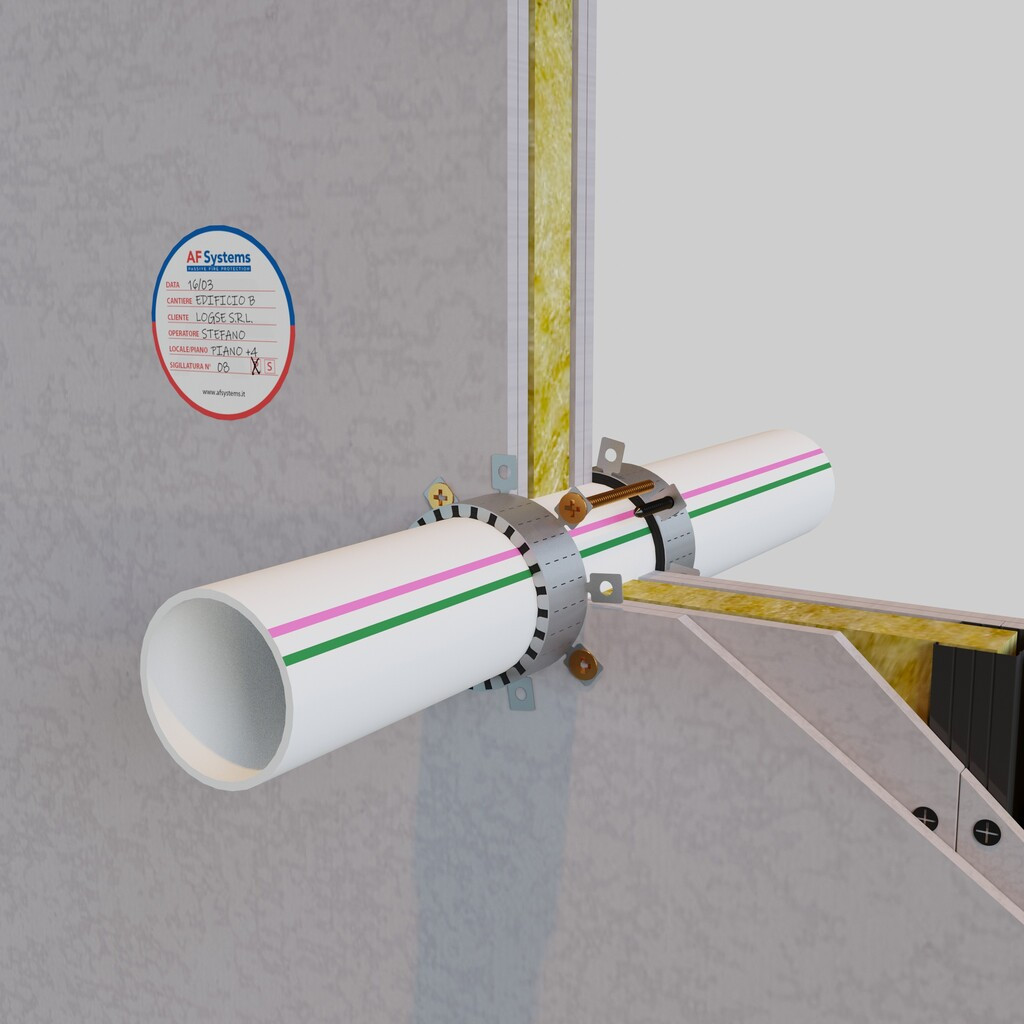

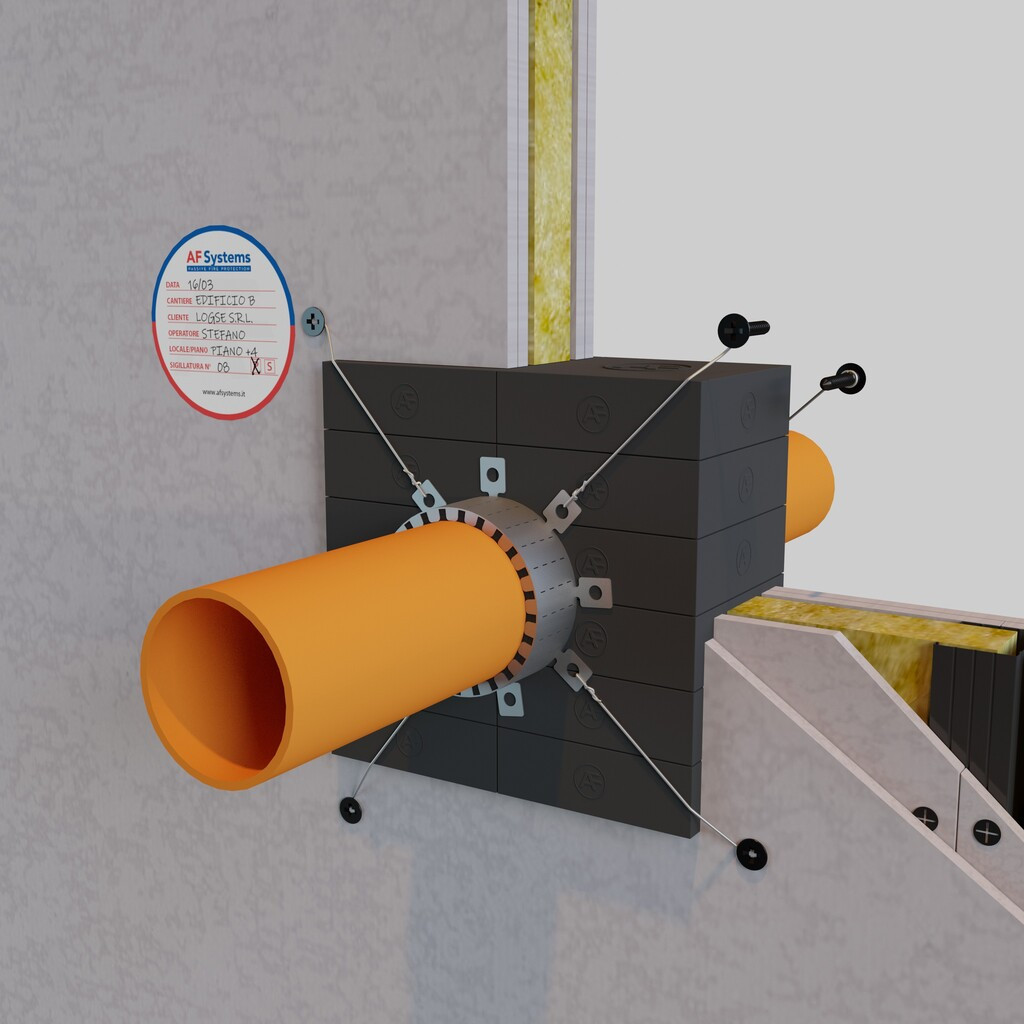

  • Classe EI 120 (UNI EN 1366-3) parete in cartongesso;
  • Classe EI 120 (UNI EN 1366-3) setto autoportante;

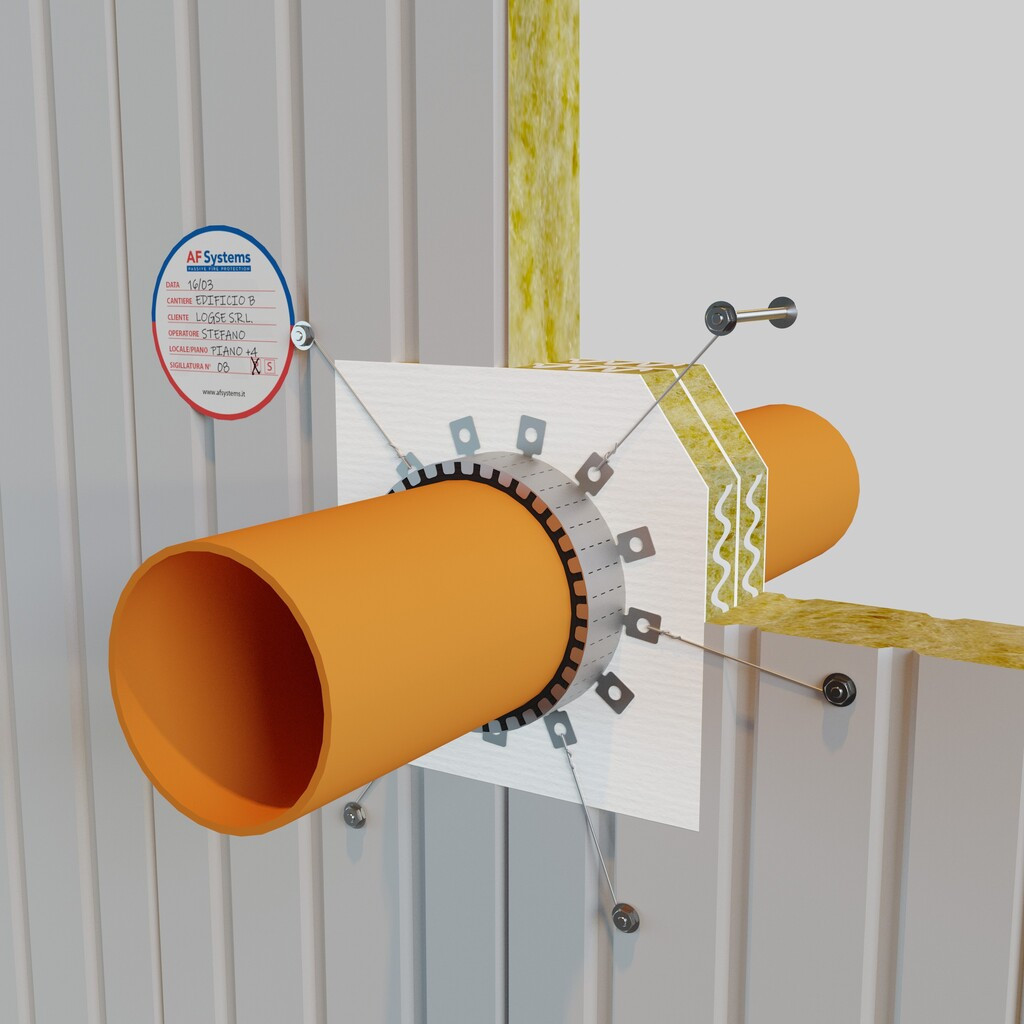

  • Classe EI 120 (UNI EN 1366-3) parete sandwich;

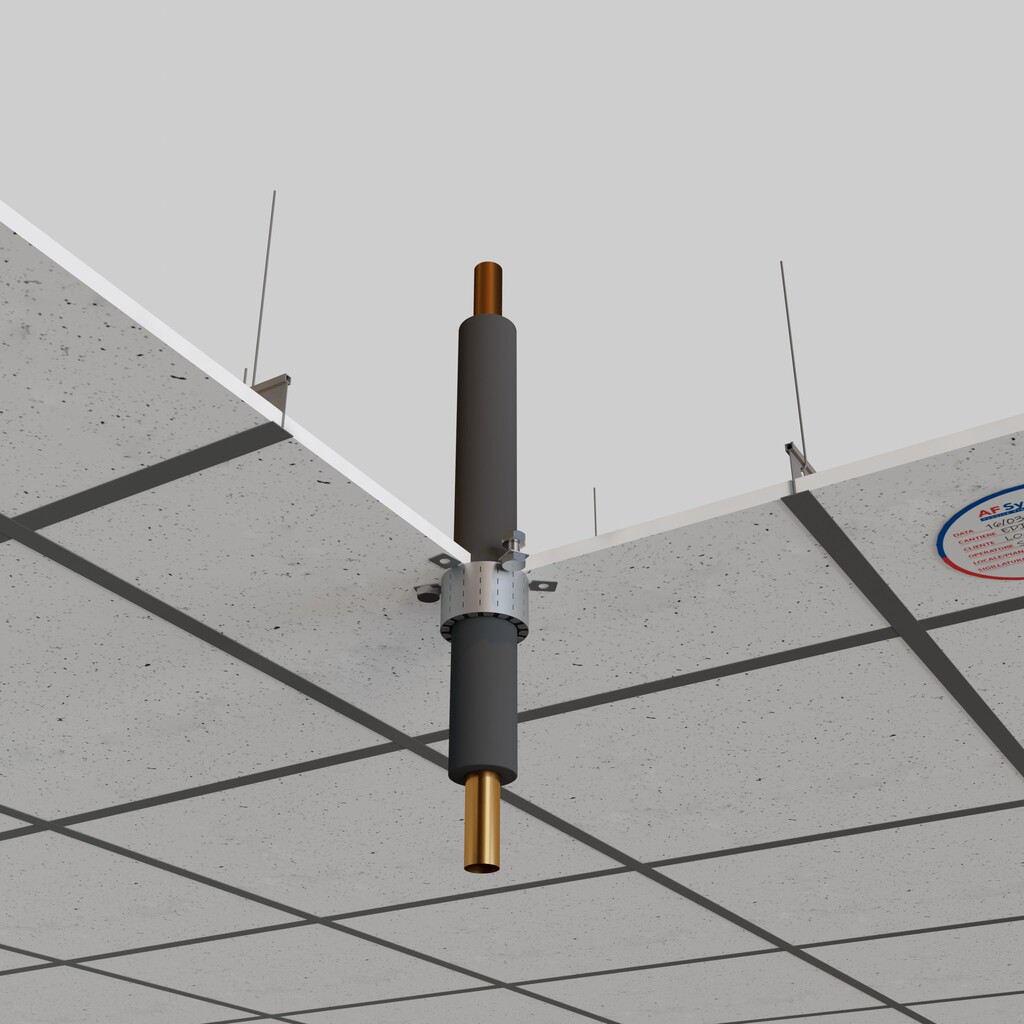

  • Classe REI 120 (UNI EN 1365-2) controsoffitto in fibra;
  • Classe EI 120 (UNI EN 1365-2) controsoffitto a membrana.

Confezionamento e stoccaggio

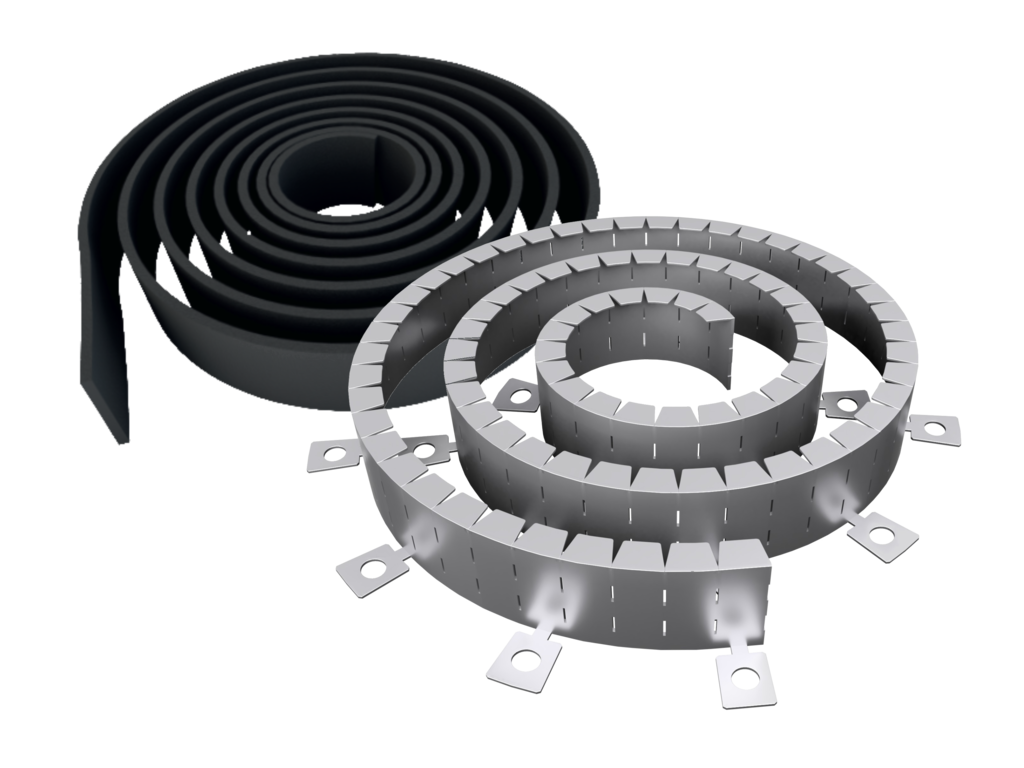

Scatole di cartone contenenti: lamina metallica, guaina intumescente,
viti autoforanti e metro flessibile.
Illimitato in normali condizioni di conservazione.

Voce di capitolato

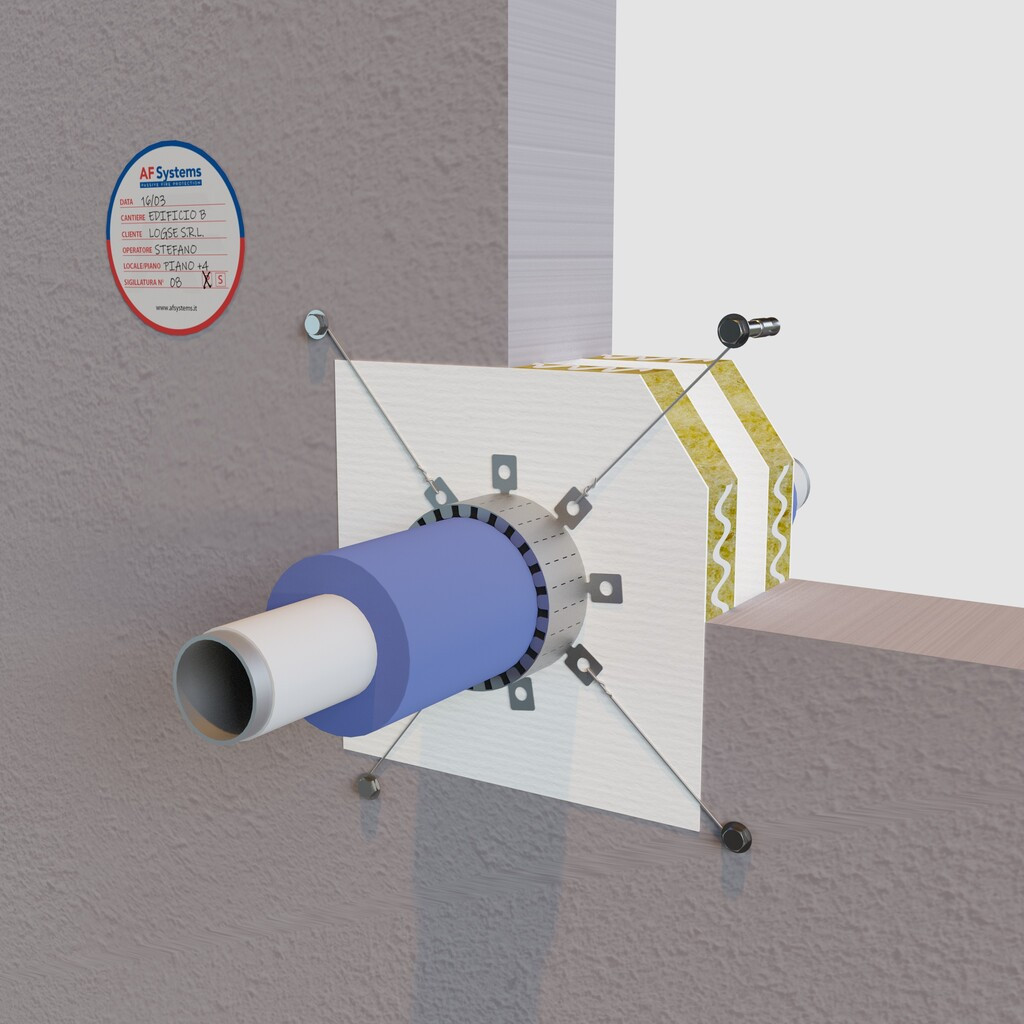

Fornitura e posa di collari antifuoco AF MULTICOLLAR , costituiti da un elemento in acciaio inox da tagliare nella dimensione adatta al diametro del tubo da proteggere e dal materiale intumescente " Firefill ", per la protezione fino a EI 240 di attraversamenti di tubi combustibili standard e silenti, tubi multistrato singoli o in fascio, fasci di corrugati con cavi elettrici e tubi incombustibili con isolamento elastomerico a parete e solaio e su supporto costituito da doppio pannello in lana di roccia AF PANEL . Il prodotto è certificato secondo la norma EN 1366-3 anche su supporti non convenzionali quali pareti sandwich, setti autoportanti, controsoffitti collaboranti e a membrana.

Applicazione

1. rilevare il diametro della tubazione da proteggere e tagliare la lamina e la guaina come da tabella seguente;
2. avvolgere la guaina sulla tubazione da proteggere e fissarla con normale nastro adesivo;
3. posizionare la lamina metallica attorno alla guaina con sormonto delle estremità per almeno 30 mm, fissare poi con le viti autoforanti in dotazione (almeno due per collare);
4. fissaggio del collare così composto mediante viti autofilettanti o tasselli metallici ad espansione a seconda del supporto.

Perché scegliere AF Multicollar

Struttura in ACCIAIO INOX;

Certificato su tubazioni di grandi diametri;

 Durabilità: certificato per temperature da -20° a 70°C
    e per ambienti con umidità elevata;

 Versatilità di applicazione:
- Fasci di cavi elettrici;
- Tubazioni in plastica (PVC, PP, PE, HDPE, ABS, SAN+PVC) ;
- Tubazioni combustibili fonoisolanti non standard (es. PP-R);
- Tubazioni multistrato (PE + alluminio);
- Tubazioni metalliche coibentate;

 Applicazioni speciali:

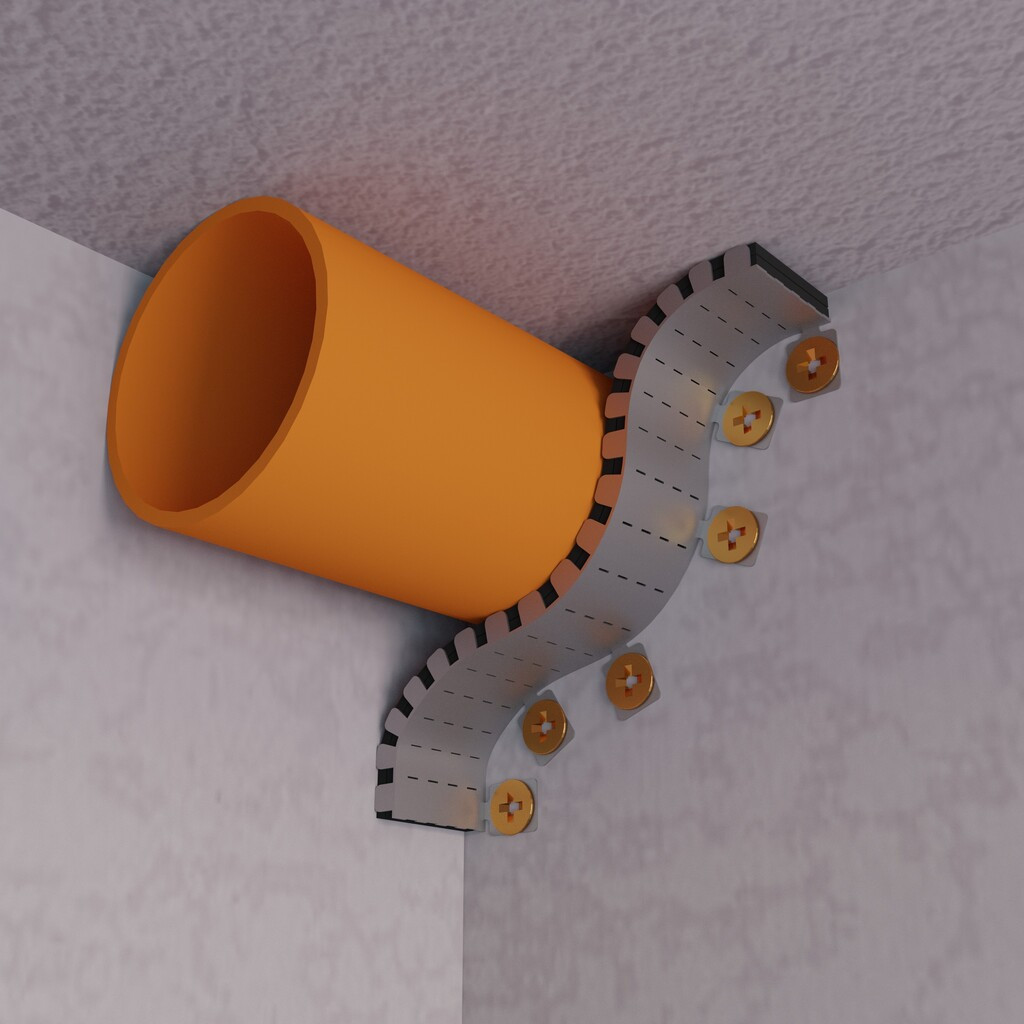

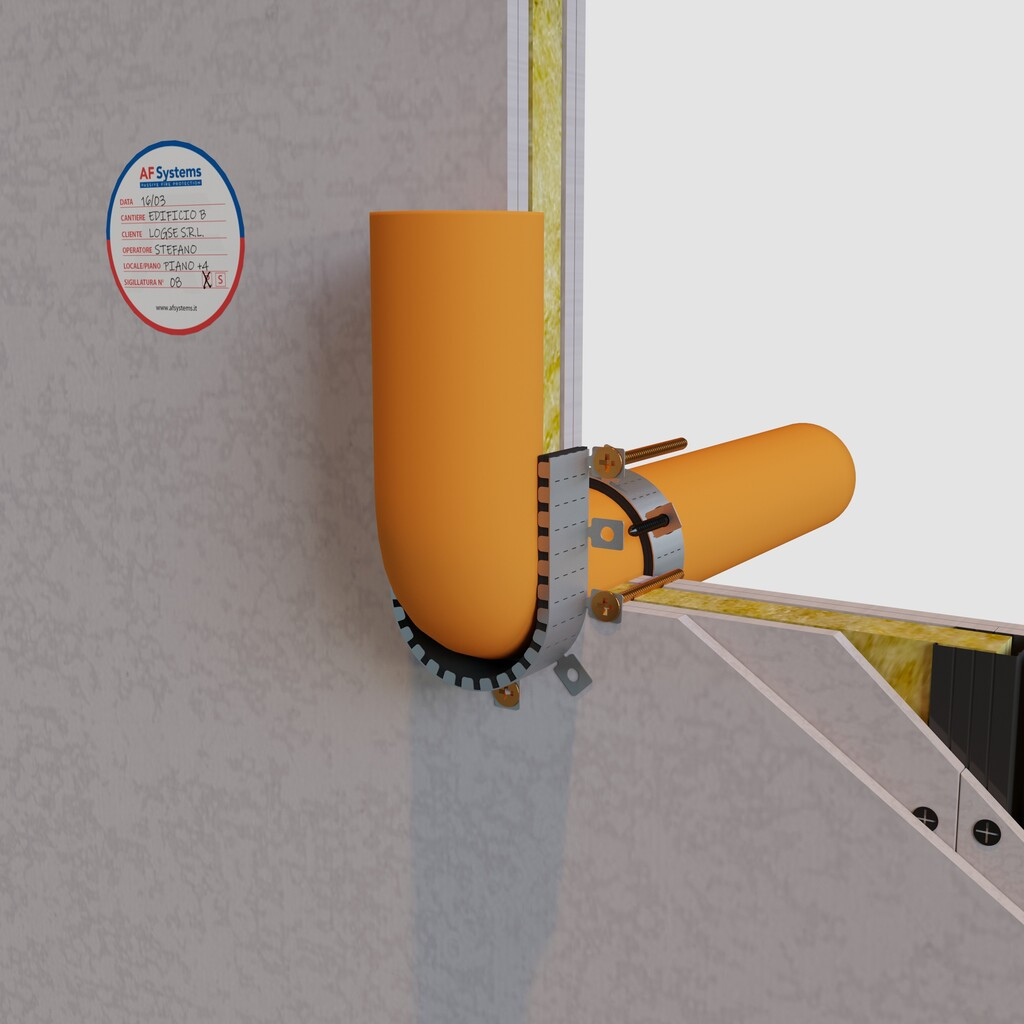

- Tubazioni curve in prossimità dell’angolo tra parete e solaio;

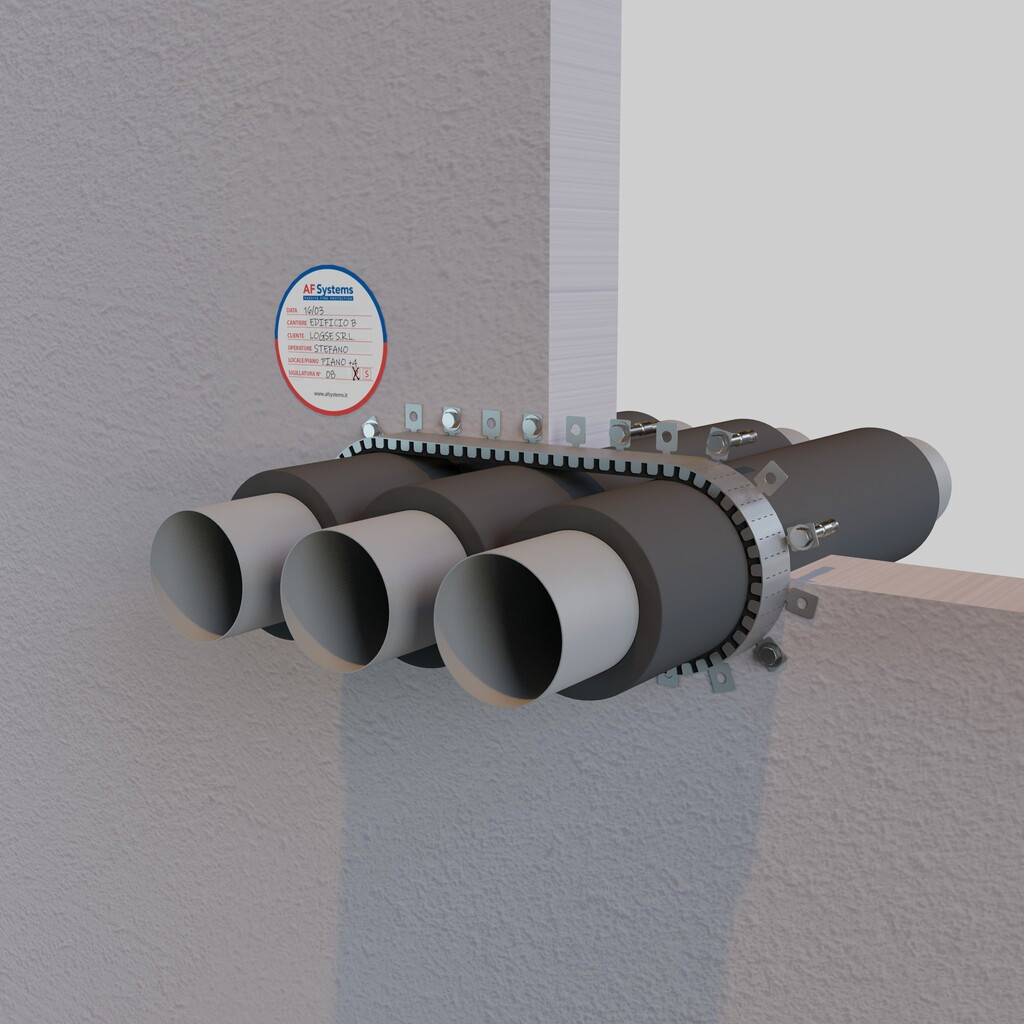

- Batterie di tubi termo-deformabili e metalliche con isolamento;

  fino a EI 240 (EN 1366-3)  - ETA e marcatura CE volontaria.
